Les photos de pompe à chaleur circulent partout : catalogues, forums, plateformes de devis, publications de fabricants. Elles ont un défaut commun, celui d’être choisies pour flatter le matériel plutôt que pour documenter la pose. Or une installation thermodynamique se juge largement à l’œil, à condition de savoir où regarder. Support, dégagements, cheminement des liaisons, traitement des condensats, position du module hydraulique : chacun de ces points laisse une trace visible. Les illustrations qui accompagnent ce dossier sont des vues génériques, sans lien avec un chantier identifié, et servent uniquement de support pédagogique pour décrypter ce que l’on observe sur le terrain.
Ce que montre une unité extérieure
L’unité extérieure concentre la moitié des indices. Elle abrite l’échangeur, le ventilateur et, selon les architectures, le compresseur. Sa position sur la photo raconte déjà beaucoup.

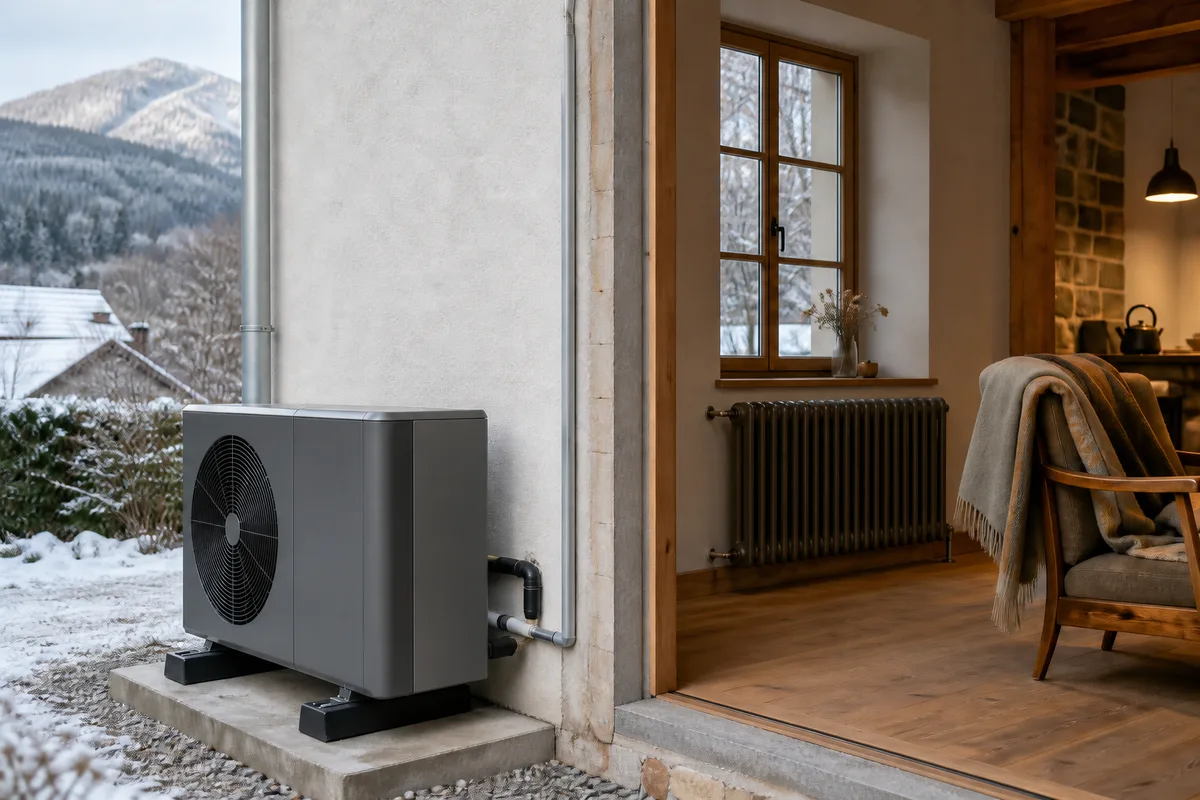

Le premier point d’observation est le support. Une unité posée directement sur la terre battue, sur un lit de graviers ou calée par des parpaings empilés annonce une installation improvisée. Une pose correcte repose sur des plots béton stables, une longrine ou une console murale dimensionnée, avec un dégagement suffisant sous l’appareil pour laisser passer l’écoulement du dégivrage et éviter que la neige ne bloque la circulation d’air.
Le deuxième point concerne les plots antivibratiles. Ces éléments souples intercalés entre l’appareil et son support absorbent les vibrations du compresseur et du ventilateur. Leur absence se voit sur une photo rapprochée : le châssis repose métal contre béton, ce qui transmet les vibrations dans la structure et transforme un mur mitoyen en caisse de résonance. Les nuisances sonores figurent parmi les premières sources de conflit de voisinage autour de ces équipements.
Le troisième point est le dégagement autour de la machine. Un appareil encastré dans un coffrage étanche, plaqué contre une haie dense ou coincé entre deux murs recycle son propre air froid. La conséquence est immédiate : dégivrages plus fréquents, rendement dégradé, usure accélérée. Les fabricants indiquent des distances minimales sur les faces d’aspiration et de soufflage, et ces distances se lisent à vue d’œil sur une photo bien cadrée.
Photos de pompe à chaleur : décrypter l’implantation
L’orientation choisie révèle la qualité de l’étude préalable. Une unité placée plein nord, au pied d’un mur ombragé, travaille dans les conditions les plus défavorables. Une implantation abritée des vents dominants et légèrement dégagée du sol traverse mieux les épisodes de neige, argument qui pèse lourd dans une vallée de montagne.
La proximité des ouvertures compte tout autant. Une unité soufflant vers une fenêtre de chambre ou vers la terrasse du voisin crée un inconfort permanent. Sur une photo, l’exercice consiste à repérer où va l’air soufflé et à imaginer le trajet du bruit.
Le rapport à la façade constitue un dernier indicateur. Une console murale reporte les vibrations dans le mur porteur, ce que l’on évite sur une maison ancienne à ossature légère ou à colombages. La pose au sol reste préférable dès que l’emprise le permet, avec un caniveau ou un lit drainant pour évacuer les eaux de dégivrage, qui représentent un volume significatif sur une saison de chauffe.
Dans le bâti de montagne, un dernier détail se repère souvent : la présence d’un auvent ou d’un débord de toiture au-dessus de l’appareil. Il protège des chutes de neige lourde depuis la couverture, un risque réel sur les toitures très pentues des Hautes-Vosges.
Liaisons frigorifiques, électricité et condensats
Le cheminement des liaisons entre l’extérieur et l’intérieur est le poste où la différence entre une pose soignée et une pose expédiée saute aux yeux.

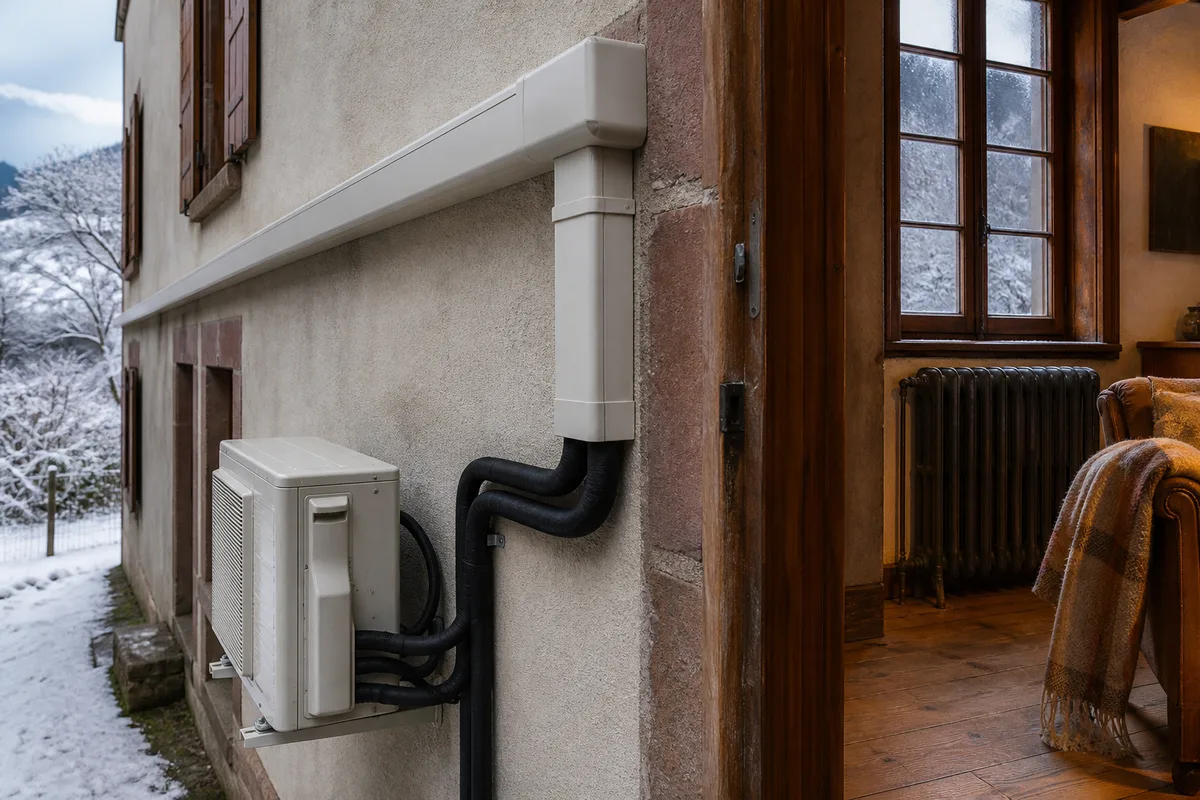

Les liaisons frigorifiques transportent le fluide entre les deux unités. Elles doivent être isolées sur toute leur longueur, y compris dans les parties exposées, avec un isolant résistant aux ultraviolets ou protégé par une goulotte. Un tube nu, un isolant fendu qui laisse voir le cuivre ou une mousse noircie par le soleil signalent soit un défaut initial, soit un vieillissement non traité. Les pertes thermiques qui en découlent dégradent directement le rendement de la machine.
Les cintrages méritent un regard. Un tube plié à angle vif, écrasé, ou repris plusieurs fois au même endroit crée une restriction de section. Une belle installation présente des courbes larges et régulières, des fixations à intervalles constants et une goulotte alignée sur les lignes de la façade plutôt que posée en diagonale.
Le traitement des condensats est le troisième révélateur. Une pompe à chaleur produit de l’eau, beaucoup d’eau, lors des cycles de dégivrage. Cette eau doit être évacuée vers un point maîtrisé. Une flaque sous l’appareil, une trace de ruissellement sur le mur ou une plaque de verglas en hiver traduisent une évacuation absente. Sur les installations soignées, un bac de récupération chauffé ou un lit drainant apparaît nettement sous le châssis.
Un dernier détail échappe souvent au regard : la présence de vannes de service accessibles sur les liaisons. Elles permettent d’isoler la machine sans vidanger le circuit lors d’une intervention. Sur une photo, elles apparaissent sous la forme de deux robinets à obus protégés par des capuchons, généralement en bas de l’unité extérieure.
L’alimentation électrique complète le tableau. Le câble doit être adapté à un usage extérieur, protégé mécaniquement et raccordé dans un boîtier étanche. Une rallonge domestique visible sur une photo suffit à disqualifier l’ensemble du chantier.
Reconnaître la typologie sur une image
Trois grandes familles se distinguent visuellement.
| Typologie | Signature visuelle | Émetteurs associés |
|---|---|---|
| Air-eau | Unité extérieure plus module hydraulique intérieur, souvent un ballon | Radiateurs, plancher chauffant |
| Air-air | Unité extérieure plus consoles ou cassettes murales dans les pièces | Soufflage direct, pas de circuit d’eau |
| Géothermie | Peu ou pas d’unité extérieure, terrassement ou forage visible | Plancher chauffant principalement |
La pompe à chaleur air-eau se reconnaît à son duo : une unité extérieure et, à l’intérieur, un module hydraulique relié au circuit de chauffage. Les modèles monoblocs regroupent tout le circuit frigorifique dehors et n’envoient à l’intérieur que de l’eau, ce qui simplifie la maintenance et supprime le risque de fuite de fluide dans le logement.
La pompe à chaleur air-air se repère à l’absence de circuit d’eau et à la présence de consoles murales. Elle ne produit pas d’eau chaude sanitaire, ce qui impose un équipement complémentaire.
La géothermie se photographie mal une fois le chantier terminé : le capteur, horizontal ou vertical, disparaît sous terre. Les images pertinentes sont celles prises pendant les travaux, tranchées ouvertes ou tête de forage visible.
Le local technique en dit autant
À l’intérieur, le module hydraulique et le ballon composent une scène tout aussi lisible. Un montage propre présente des tuyauteries alignées, des vannes d’isolement de part et d’autre des organes, un filtre à impuretés accessible, un manomètre visible et une isolation continue des conduites d’eau chaude.
Les défauts se repèrent aussi vite : coudes multipliés sans nécessité, absence de purgeur au point haut, ballon calé sur une chute de carrelage, câbles pendants et étiquetage inexistant. Une installation dont on ne peut pas isoler un composant sans vidanger tout le circuit condamne la moindre intervention future à devenir un chantier.
Le ballon tampon, quand il est présent, se photographie souvent avec ses piquages apparents. Leur position haute et basse conditionne la stratification thermique, sujet développé dans notre dossier consacré au dimensionnement d’une installation de chauffage central.
Cinq signaux qui trahissent une pose expédiée
Passée l’observation détaillée, un tri rapide reste possible sur n’importe quelle image de qualité correcte.
Le calage approximatif vient en premier : cales de bois, briques empilées, plots posés sur un sol non stabilisé. Un support qui bouge désaligne progressivement le châssis et fatigue les raccords frigorifiques.
Vient ensuite la goulotte manquante ou interrompue. Une liaison qui court à nu sur une façade sud vieillit deux fois plus vite, et la reprise ultérieure coûte plus cher que la pose initiale d’une protection.
Le troisième signal est le percement de mur mal traité : trou surdimensionné, absence de fourreau, mastic étalé grossièrement ou pente inversée qui ramène l’eau de pluie vers l’intérieur. Ce détail, minuscule sur la photo, produit des désordres d’humidité durables.
Le quatrième tient à l’absence totale de repérage. Ni étiquette sur les vannes, ni schéma affiché près du module, ni identification des circuits : l’installation devient illisible pour le technicien suivant, y compris pour celui qui l’a posée.
Le cinquième est la disparition des accès. Un module hydraulique enfermé derrière un placard fixe, un ballon collé au plafond ou une unité extérieure encastrée dans un habillage vissé rendent tout démontage coûteux. La maintenabilité se décide au moment de la pose, jamais après.
Ce qu’une photo ne dira jamais
L’exercice a ses limites, qu’il faut assumer. Une image ne renseigne ni sur le calcul de déperditions qui a présidé au choix de la puissance, ni sur la qualité du tirage au vide réalisé avant mise en service, ni sur le paramétrage de la régulation, ni sur le niveau sonore réel mesuré en limite de propriété.
Elle ne dit rien non plus du suivi. Un équipement impeccable sur la photo de réception peut se dégrader vite sans contrôle périodique. Le cadre applicable à ces visites, avec un rythme distinct de celui des chaudières, est détaillé dans notre article sur l’entretien et la réglementation.
La photographie reste néanmoins un outil de tri redoutablement efficace. Demander à un installateur des vues de réalisations récentes, sous plusieurs angles, avec le local technique et pas seulement la façade, permet d’éliminer rapidement les candidats dont le soin s’arrête à la mise en route. Pour comparer ensuite les solutions entre elles, les ordres de grandeur financiers figurent dans notre analyse des prix et du rendement de la climatisation réversible, qui partage la même technologie de base.
